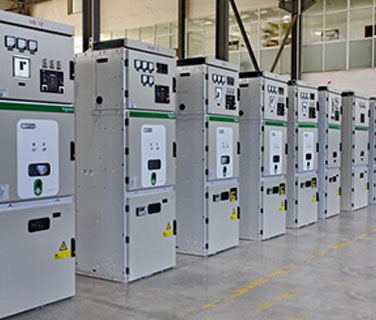

山西高压开关柜

山西高压开关柜

  • 所属分类:山西高压开关柜
  • 浏览次数:
  • 发布日期:2020-07-06 10:19:59
  • 产品概述
  • 性能特点
  • 技术参数

1.高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。高压开关柜按作电压等级在3.6kV~550kV的电器产品,高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。

2.开关柜具有架空进出线、电缆进出线、母线联络等功能。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场所。

3.开关柜应满足"交流金属封闭开关设备标准"的有关要求,由柜体和断路器二大部分组成,柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。


产品特点:

1、采用热缩绝缘材料及环氧涂覆绝缘工艺,优化电极形状,柜体结构紧凑,缩小占地面积;

2、开关柜柜体选用优质冷轧钢经数控钣金加工成形后,通过高强度螺栓螺母和铆螺母连接而成,构件表面采用喷塑或镀锌工艺;

3、可配用国产ZN85-40.5真空断路器和法国SF1、SF2型及FP系统六氟化硫断路器,以满足不同用户的需求;

4、开关柜各功能小室均采用金属板封隔,并设有独立的压力释放通道;

5、断路器、接地开关等操作均可在开关柜关闭情况下进行,即可实现关门操作;

6、开关柜的结构适应性强,主接线方案可达到198种以上,能满足不同用户需要;

7、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置,"五防"功能齐全,安全可靠。


产品用途:

本开关设备适用于3.6~12kV三相交流50Hz单母线及单母线分段系统的成套配电装置,主要用于发电厂、中小型发电机发电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等,实行控制、保护、监测之用。本开关设备符合GB3906,DL404标准及国际IEC298。

本开关柜可配用VD4型、VB2型、VS1型、HVF(韩国现代)、EV12型真空断路器,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处于闭合位置关合断路器、防止误入带电隔离室、防止在带电时误合


使用条件

1、环境温度 -10℃至+40℃

2、海拔高度:不超过1000m

3、湿度

相对湿度:日平均值不大于95%,月平均不大于90%

4、地震烈度不超过8度;

5、周围空气应不受腐蚀性、可燃气体、水蒸气等明显污染;

6、无严重污秽及经常性的剧烈振动。

7、在超过GB3906和本标准规定的正常的环境条件下使用时,由用户和制造厂协商。
