箱式变电站、高压开关柜安装的要求是什么?

2020-07-01 17:40:07

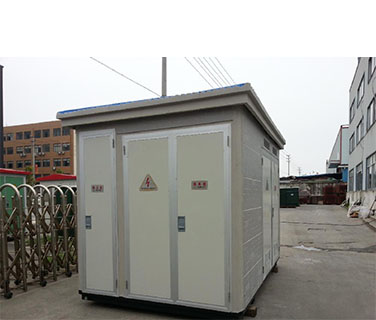

箱式变电站:

1、箱式变电站以自然风循环冷却为主。

2、箱式变电站放置的地坪应选择在较高处,不能放在低洼处,以免雨水灌入箱内影响设备运行。

3、箱式变压器高压配电室内应装设氧化锌避雷器,装设方式必须便于试验及拆装更换。

4、箱式变电站箱壳门应向外开,应有把手、暗闩和锁,暗闩和锁应防锈。

5、箱式变电站噪音水平不应大于规定的变压器噪音水平。箱壳不论采用金属的或非金属的材料,箱体金属框架均应有良好的接地,有接地端子,并标明接地符号。

6、变压器室应以自然通风为主,给出箱内温度和变压器出力关系曲线。变压器室根据需要可以加装室温监视装置和自启动的通风冷却装置,以确保变压器在规定环境条件下满负荷运行。

7、箱式变电站接地和零线共用一接地网,接地网一般在基础四角打接地桩,然后连成一体,箱式变电站与接地网必须有两处牢靠的连接。

2、高压开关柜:

1. 柜体不应受碰撞,特别注意上下车的时候,以及运输过程从要注意,以免骨架变形,或者薄面板碰凹,表面涂层受撞伤,影响外观。

2. 并排柜体的安装基础槽钢要求水平(每米允许误差≯1mm)在打地基的时候一定要按规定来,槽钢铺设不能有倾斜。

3. 手车柜基础高度的高低要考虑手车进出方便,地坪上不得形成台阶。特别注意操作面一定要平整,不能有凹槽,方便断路器手车移动。

4. 运输、安装过程要切实保护真空灭弧室,特别是装设柜顶的主母线时,须用硬板盖住真空开关顶部,防止工具、螺丝掉下砸伤灭弧室。

5. 自配主母线时须做到:

 a、与电器元件相连的母线,接头处应连接牢靠,以免影响通流能力。

 b、电流较大时,接头须搪锡。

 c、裸铜与裸铜的导电接触面须涂敷防护剂(导电膏、凡士林等),以达防氧化防潮目的。

6. 柜体二次引线电缆须按指定路径敷设,不得阻碍运动件的活动,或者日后维护检测时被踩伤。柜体的接地主母线应与安装基础的予埋接地网牢靠连接,确保接地的连续牢靠性。
